poe用网线那几芯线供电呢？实测

在安防监控项目上，经常会使用POE供电，PoE供电就是通过以太网供电，这种方式仅凭借连接通信终端的网线就可完成为它们供电。PoE提供的是典型的48V直流电，在网上查询使用的那几芯线进行供电的呢？
说法一：模式A（空闲线45，78供电）：45（蓝、蓝白）为+，78（棕白、棕）为-， 模式B（数据线12，36供电）：36（绿白、绿）为+，12（橙白、橙）为-，
说法二：极性为任意，1、2为正极，3、6为负极或是1、2为负极，3、6为正极，其中的一种供电极性。
说法三：I 802.3at 4pairs标准中，所有4对线都用来传输电源。

测试使用设备：万用表，poe交换机（DS-3E0105P-E/M）,poe摄像头（DS-IPC-B12HV2-IA）,网线10米。

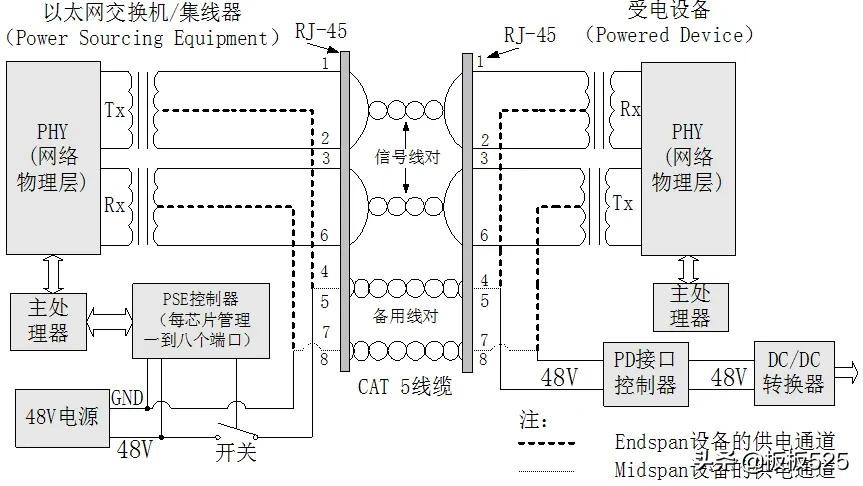

电路图

测试结果：实际测试和图片中电路结构一致，

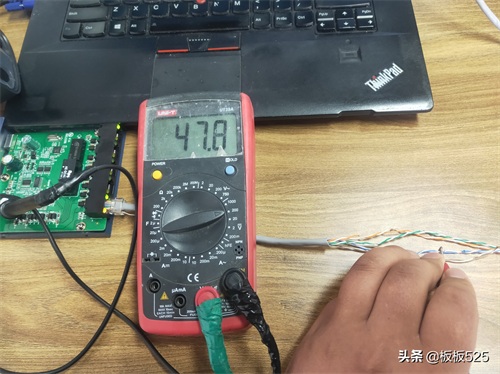

1，1号线（橙白）2号线（橙）为正，供电电压47.8V。

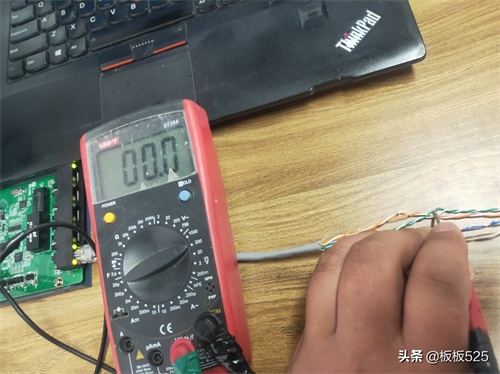

2，3号线（绿白）6号线（绿）为负，供电电压0V。

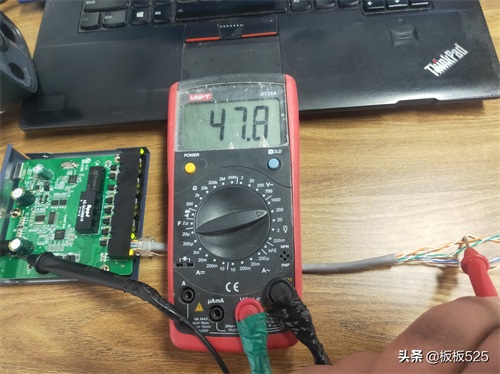

3，4号线（蓝）5号线（蓝白）为正，供电电压47.8V。

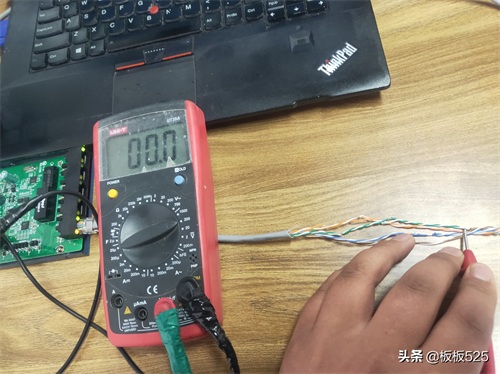

4，7号线（棕白）8号线（棕）为负，供电电压0V。

电路图中1号线（橙白）2号线（橙）为隔离变压器绕组的两端，供电接入了绕组中间抽头，所以1、2号线电压一致，3、6号线也是一样。

使用的交换机有EXTEND超远传输开关，说明书上显示可以传输200米远，但是速率降成了10M，打开开关测试，和上面结果一样。

所以说使用4芯（1、2、3、6）可以给poe设备既通网又供电，断线进行了测试，设备运行正常。

1号线橙白

2号线橙

3号线绿白

4号线蓝

5号线蓝白

6号线绿

7号线棕白

8号线棕

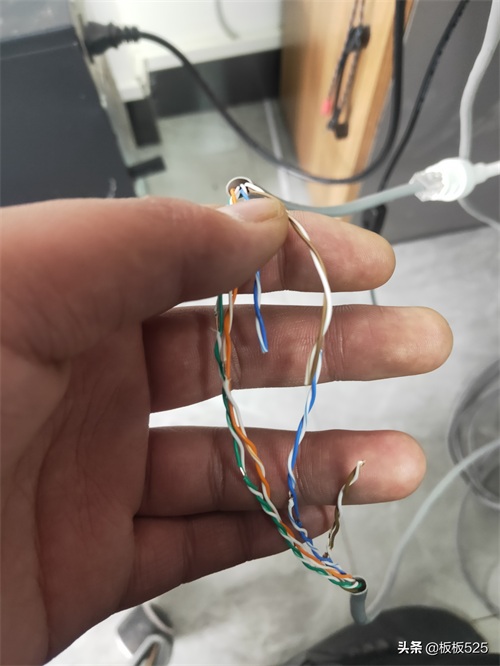

断线测试
