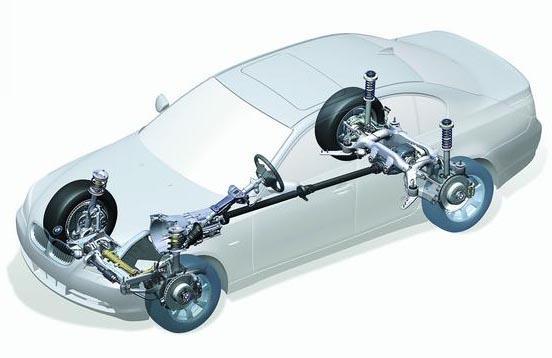

​汽车底盘结构图

汽车底盘结构图

汽车底盘详细解刨图片

底盘：底盘作用是支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证 正常行驶。底盘由传动系、行驶系、转向系和制动系四部分组成

传动系一般由离合器、变速器、万向传动装置、主减速器、差速器和半轴等组成。

汽车发动机所发出的动力靠传动系传递到驱动车轮。传动系具有减速、变速、倒车、中断动力、轮间差速和轴间差速等功能，与发动机配合工作，能保证汽车在各种工况条件下的正常行驶，并具有良好的动力性和经济性。

二 传动系的种类和组成

　传动系可按能量传递方式的不同，划分为机械传动、液力传动、液压传动、电传动等。

二 行驶系

底盘：底盘作用是支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证 正常行驶。底盘由传动系、行驶系、转向系和制动系四部分组成。

一 传动系

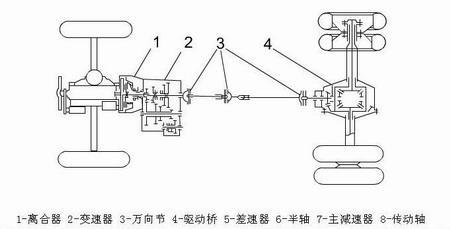

传动系一般由离合器、变速器、万向传动装置、主减速器、差速器和半轴等组成。

一 传动系的功用

汽车发动机所发出的动力靠传动系传递到驱动车轮。传动系具有减速、变速、倒车、中断动力、轮间差速和轴间差速等功能，与发动机配合工作，能保证汽车在各种工况条件下的正常行驶，并具有良好的动力性和经济性。

二 传动系的种类和组成

传动系可按能量传递方式的不同，划分为机械传动、液力传动、液压传动、电传动等。

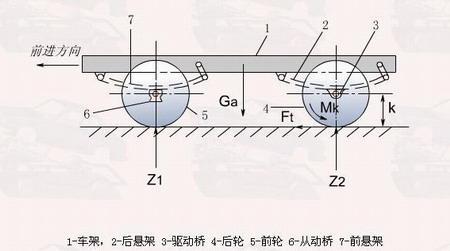

二 行驶系

三 转向系

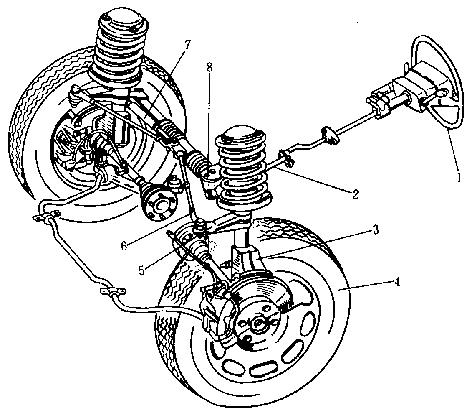

图3-27为转向系结构图,主要由转向操纵机构和转向传动机构组成。转向操纵机构包括转向盘1和安全转向柱2;转向传动机构包括转向器8、左右横拉杆6、转向节臂5和转向节3等。

l-转向盘2-安全转向柱3-转向节4-车轮5-转向节臂

6-左、右横拉杆7-转向减振器8-转向器汽车转向时,司机转动转向盘,安全转向柱和转向器中的转向齿轮一起转动,带动转向器中的转向齿条横向移动}转向齿条带动左右转向横拉杆移动,横拉杆与左右转向节臂相连,推动转向节臂转动；转向节臂与转向节固定在一起,转向节随着转动；转向节上装有转向车轮,于是转向车轮被转向节带动偏转一个转向角度,使汽车改变行驶方向.转向完了,转向盘转回原位,带动转向车轮恢复原位,汽车恢复直线行驶。
