霍尔传感器工作原理

关于霍尔传感器，想必大家并不陌生，因为在我们周围的电器设备中随处可见。例如，电动车加速把手、电表等都应用了霍尔传感器的原理。那么霍尔传感器怎么工作的，接下来我们就来了解一下。

霍尔效应

☞霍尔效应：当电流垂直于外磁场通过半导体时，载流子发生偏转，垂直于电流和磁场的方向会产生一附加电场，从而在半导体的两端产生电势差，这一现象被称为霍尔效应。

☞霍尔效应由物理学家霍尔发现。

霍尔传感器

☞霍尔传感器：在磁性传感器中，利用霍尔效应的传感器称为霍尔传感器。

☞霍尔传感器就是一个简单的传感器。

霍尔传感器工作原理

☞其实霍尔传感器的工作原理就是霍尔效应。

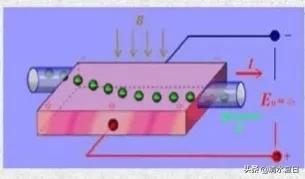

在磁场中有一个霍尔半导体片，当恒定电流I从A到B通过该片。

在洛仑兹力的作用下，电流I的电子流在通过霍尔半导体时向一侧偏移，使该片在两端产生电位差，这个电压被称为霍尔电压。所产生的这种现象被称为霍尔效应。霍尔电压随磁场强度的变化而变化，磁场越强，电压越高，磁场越弱，电压越低。

☞霍尔电压值通常很小，只有几个毫伏，但可以通过内部放大器放大进行信号传输。

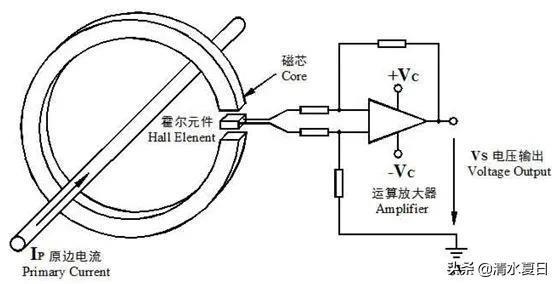

☞通过霍尔器件将磁信号转换为电信号，并传送给控制器，进而控制电机的转速！

☞通过霍尔器件将磁信号转换为电信号，传给采样电路，通过内部计算得出显示数值。如电表电流。

霍尔传感器组成

霍尔传感器主要包括霍尔元件、霍尔集成电路、内部线性集成电路，可放大并线性化霍尔输出。

霍尔传感器分类

霍尔传感器分为电压型霍尔传感器与电流型霍尔传感器

总结：霍尔传感器被广泛应用于工业、通讯、汽车领域。实现动力传输、控制、开关等信号的快速传输转换及动作执行。
