【作者：李晓寅,王琳,孙博文,王凤】

北约和俄罗斯的导轨接口

北约STANAG 4694导轨接口标准也被称为北约NAR导轨，在美国建立皮卡汀尼导轨接口标准后，2009年5月，北约陆军装备小组（NAAG）和下车士兵作战能力1组（LCG1-DS）批准通过STANAG 4694标准，即NAR导轨。

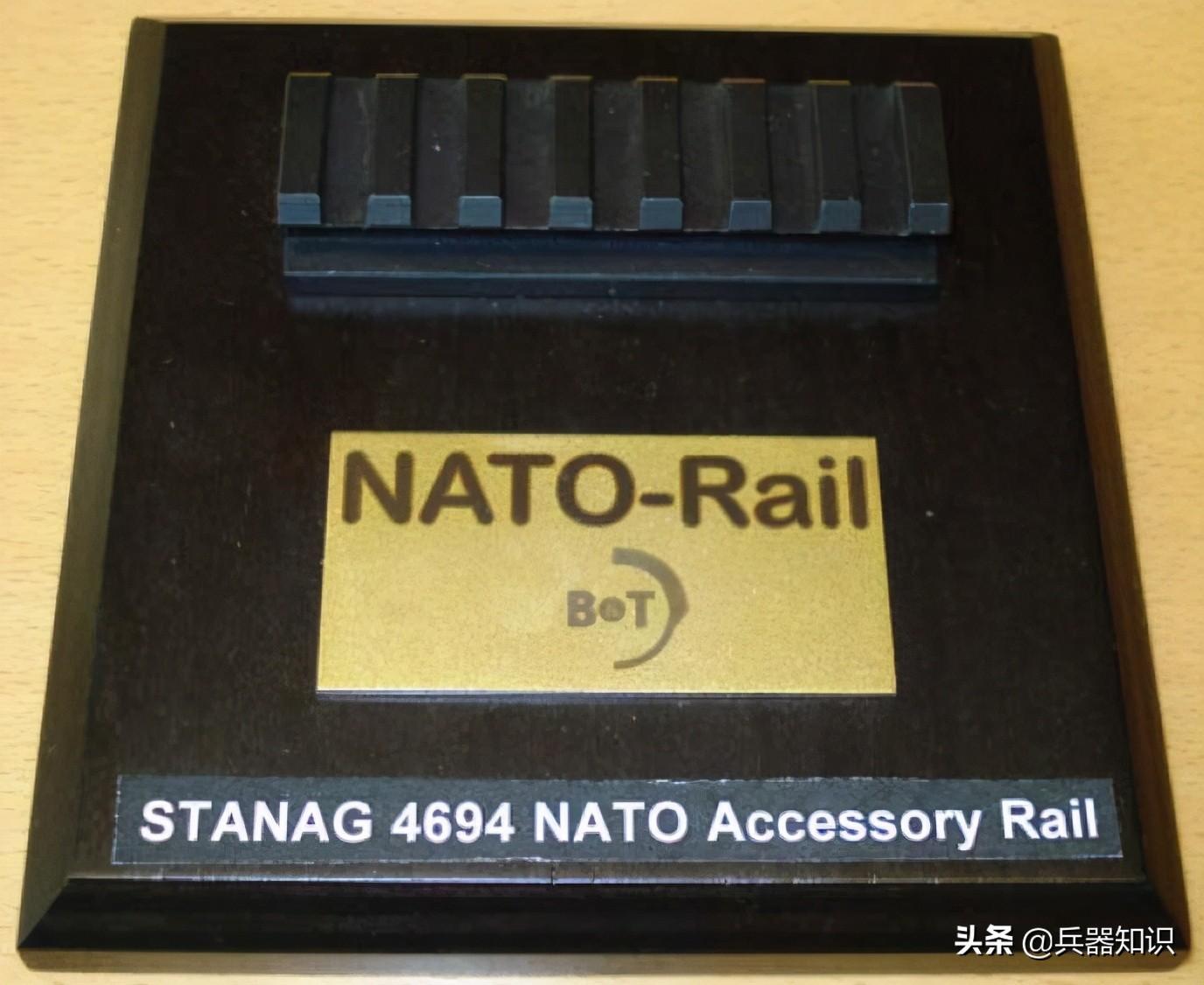

▲ 北约的NAR导轨

NAR导轨兼容皮卡汀尼导轨和韦弗式导轨，实际上只是在皮卡汀尼导轨的基础上，对导轨接口尺寸、定位基准、公差等做出了详细规定。其中，对导轨表面的直线度公差进行了严格控制，比皮卡汀尼导轨的要求提高1倍。另外，针对皮卡汀尼导轨采用两侧菱形（也称“V”形）定位可能造成过定位的问题，将定位方式更改为导轨上方和两侧菱形下面定位的方式，在使用上更科学。从标准上讲，NAR导轨的要求比美国的皮卡汀尼导轨更严谨。

虽然皮卡汀尼导轨的优势并不明显，但美国作为超级军事大国，对北约及其军事盟国的军事影响力和强大的轻武器军贸出口能力，5.56毫米枪械、枪弹以及按美国导轨接口标准生产的各种瞄具、激光照准器、战术灯等广泛装备于世界各国，同时民用枪械绝大部分由军用枪械或竞标失败产品改造而成，民用市场的拉动也是重要的因素，使得皮卡汀尼导轨应用较为广泛，成为具有世界影响力的标准接口形式。

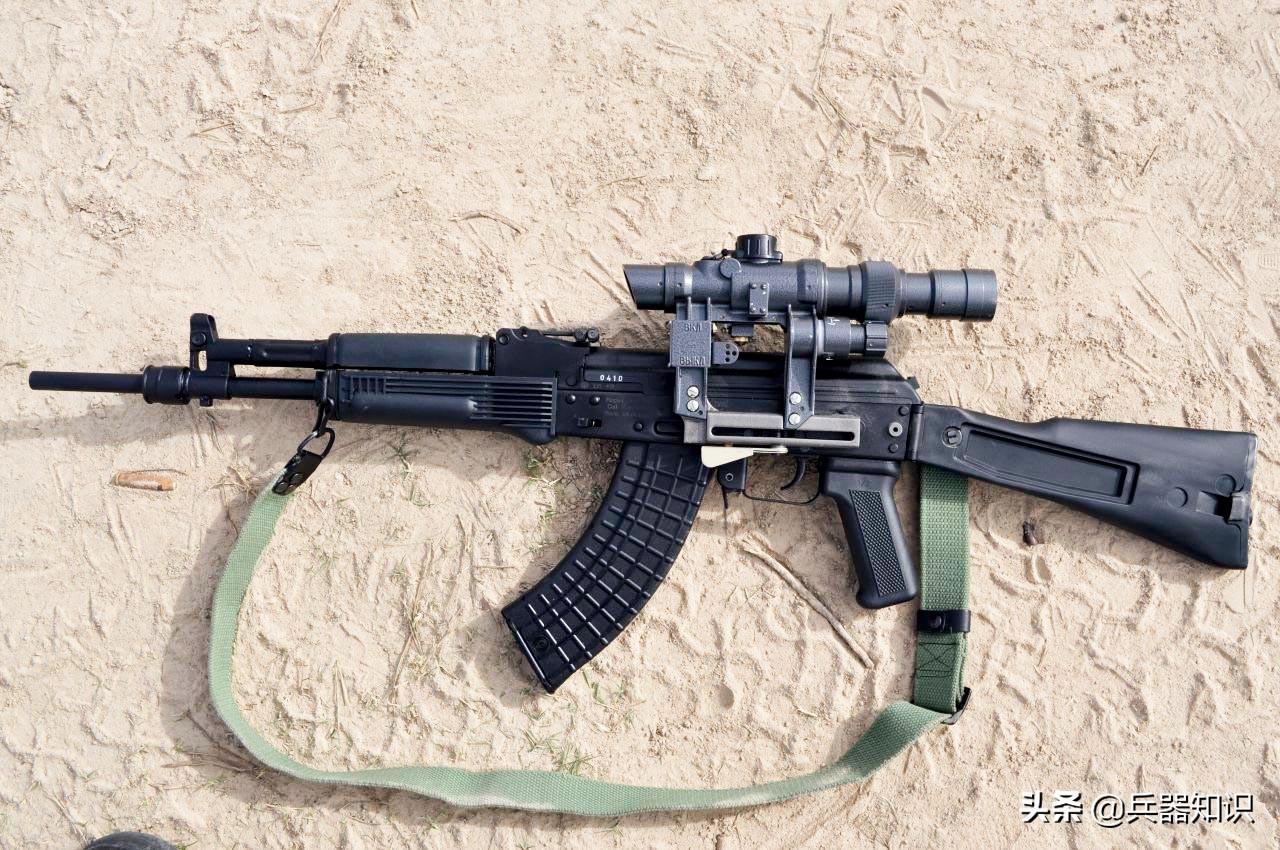

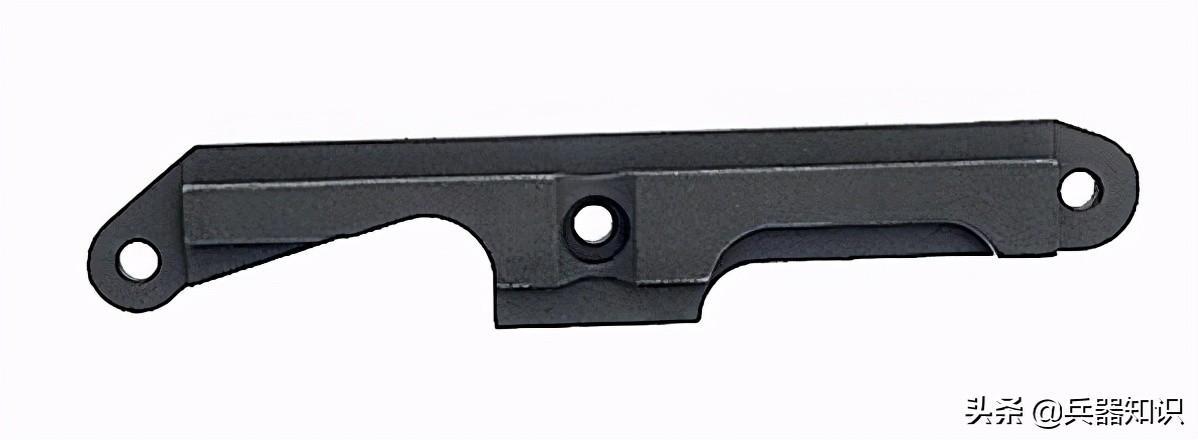

▲ 俄罗斯步枪导轨接口及加装瞄准镜状态

俄罗斯自苏联时代起，就致力于枪械导轨接口的研究工作。首先是实现了瞄准具架座的统一和标准化，这种标准架座可配装本国制造的所有光学、光电瞄具。此后，为了安装战术灯等其它附件，在标准瞄准具架座的基础上又开发出了俄军统一的标准军用战术导轨。俄战术导轨仅适用于俄军制式轻武器装备，实际上都是燕尾式导轨。但受俄式枪械的设计结构限制，很多枪械的导轨只能安装在侧方，安装位置固定，无法调节。近年来，俄罗斯也开始逐渐向皮卡汀尼导轨方向靠拢，新出现的AK107、AK108等步枪，均已将皮卡汀尼导轨作为标准配置。

我国枪械接口样式及发展

由于我国枪械配用瞄具的历史较短，到81式7.62毫米枪族时还只有机械瞄具，没有其它扩展导轨，当然也谈不上导轨标准化的问题。从1990年代开始，根据国际上瞄具的发展趋势，为轻武器配备瞄具也开始列上了议事日程。95式5.8毫米枪族、89式12.7毫米重机枪在研制过程中，均将光学瞄准镜作为系统的重要组成部分。

在导轨接口方面，也根据武器结构特点，采用相应的接口，比如95式自动步枪采用了位置固定的燕尾式导轨，89式重机枪采用简单的螺纹孔接口等。在枪械发展过程中，我国形成了很多的导轨样式，主要包括85式7.62毫米狙击步枪瞄具导轨、95/95-1式枪族/03式步枪燕尾式导轨、95/95-1式枪族配套器材导轨、12.7毫米重机枪/高射机枪/自动榴弹发射器等大口径武器的“V”型槽导轨、10式12.7毫米狙击步枪的类皮卡汀尼导轨、88式狙击步枪导轨等。不同轻武器和瞄具/配套器材之间的接口形式多样，互不通用，制约了枪械瞄具、配套器材的保障和作战效能。

目前，以05式5.8毫米轻型/微声冲锋枪、95式5.8毫米自动步枪、09式18.4毫米霰弹枪为代表的燕尾瞄具接口是我国小型枪械导轨接口的主要形式。

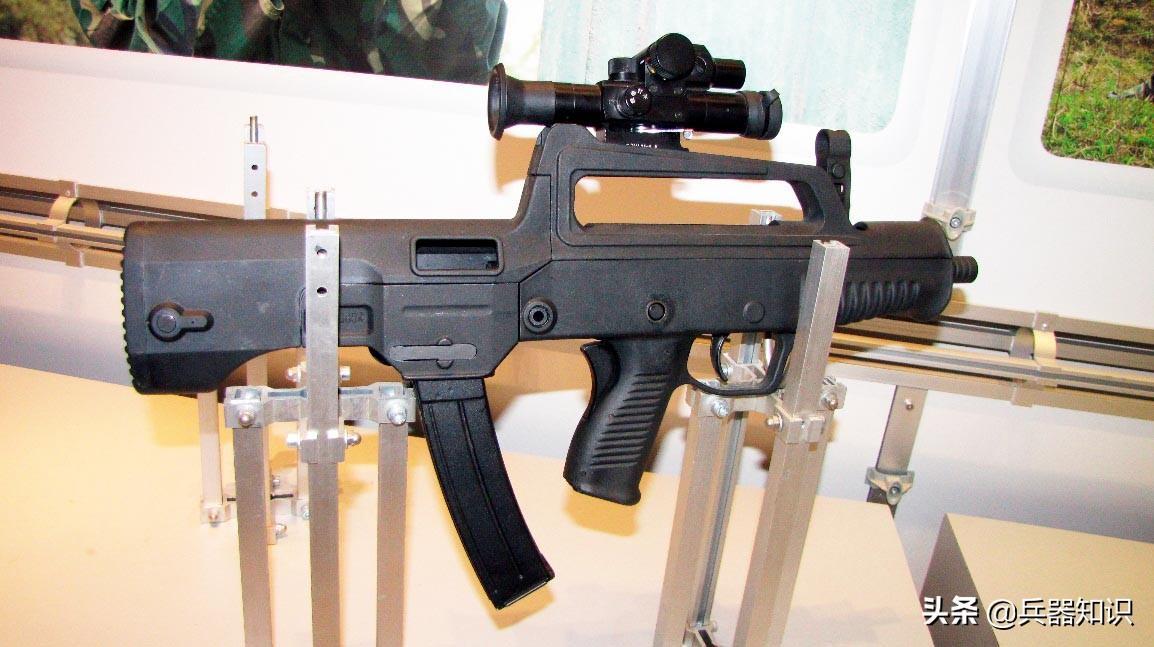

▲ 05式5.8毫米冲锋枪加装瞄准镜状态

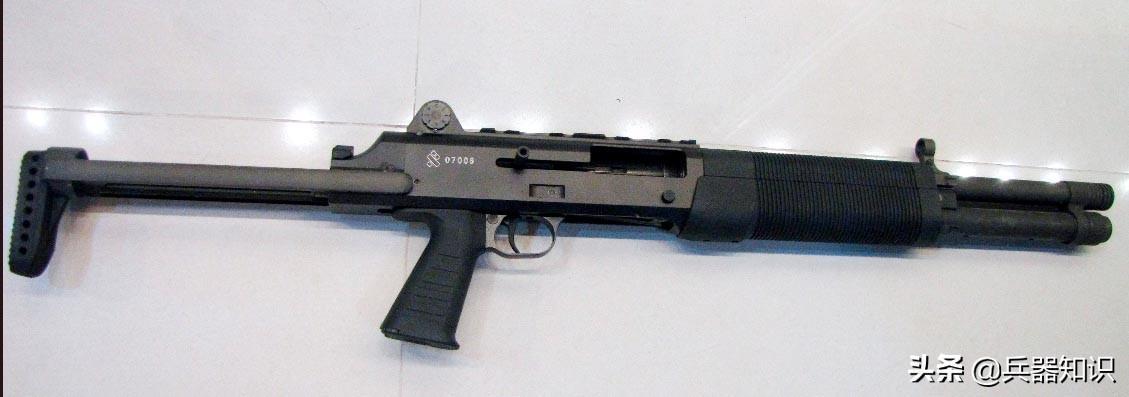

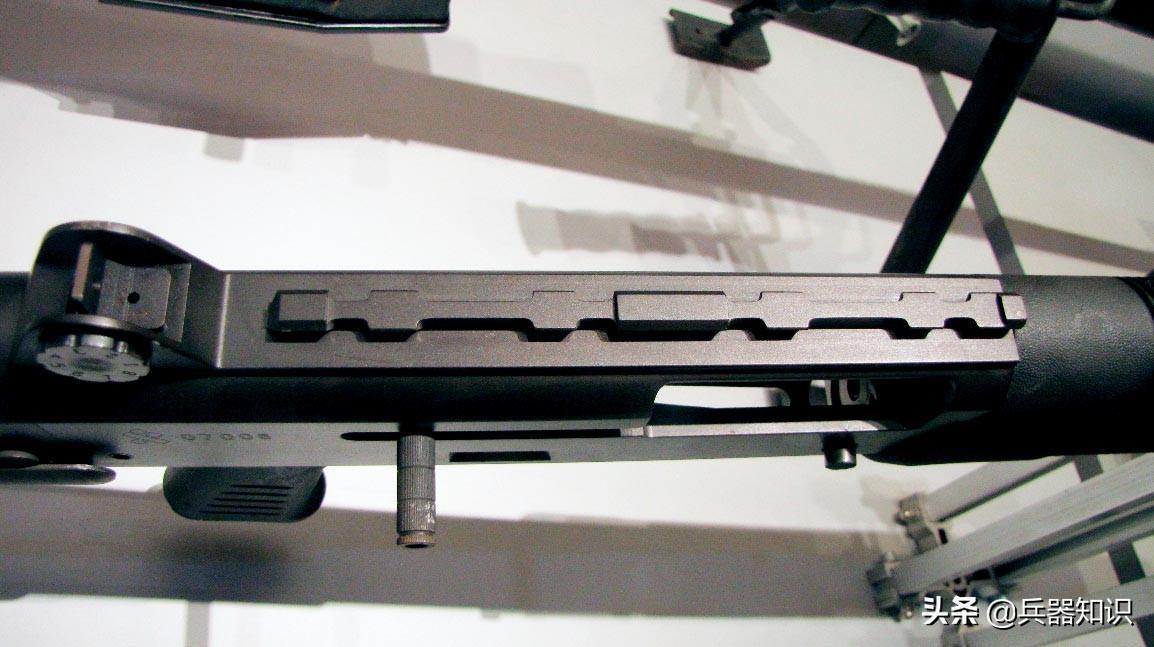

▲ 09式18.4毫米霰弹枪及其接口

此外，88式5.8毫米狙击步枪也采用顶置式燕尾瞄具接口，但其外形结构尺寸与05式5.8毫米微声冲锋枪、95式5.8毫米自动步枪、09式18.4毫米霰弹枪三种枪的接口大不相同，不通用。88式5.8毫米通用机枪的瞄具接口也为燕尾式，但在侧面装定，相对较为独立，也与其它接口不通用。

以89式12.7毫米重机枪和02式14.5毫米单管高射机枪为代表的大口径机枪瞄具接口基本上是为满足战术需要，后期在机匣侧面开孔加装，瞄具只能在固定位置安装，定位完全靠螺纹孔，接口也没有通用性而言。

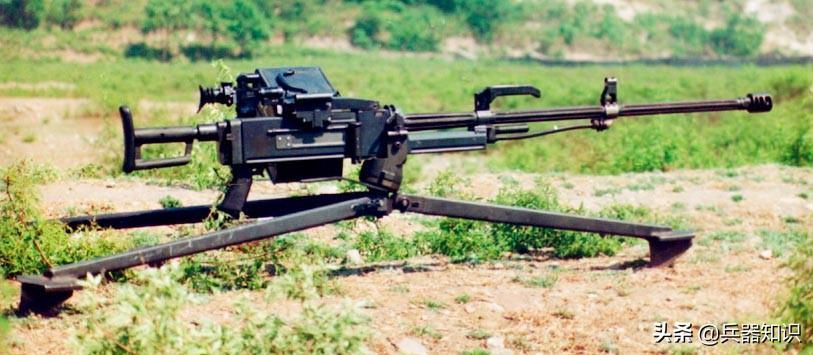

▲ 89式12.7毫米重机枪加装瞄具状态

后期，在95-1式5.8毫米枪族和10式12.7毫米狙击步枪研制过程中，也曾进行过接口标准的讨论。95-1式5.8毫米枪族研制时，有人建议采用类似于皮卡汀尼导轨的接口结构，但是考虑到装备的继承性和通用性，接口最终未进行改变。而10式12.7毫米狙击步枪由于采用测瞄合一瞄准镜，瞄具较重，在进行强度校核时，发现皮卡汀尼导轨的接口不能满足冲击要求，因此采用了类皮卡汀尼接口结构，定位凸起的尺寸比皮卡汀尼导轨要宽。

随着瞄具及配套器材国际通用化程度越来越高，目前，皮卡汀尼导轨以及与皮卡汀尼导轨兼容的导轨形式已经成为国际上通用的接口形式。据了解，我国新研制的步枪系统也开始采用皮卡汀尼导轨作为瞄具及配套器材的接口。
